Autodesk Fabrication CADmep 2022中文破解版下载(附破解补丁)
Autodesk Fabrication CADmep 2022是一款功能强大的建造信息建模软件。使用知识兔这款软件可以精准的执行机械、电气和卫浴(MEP)承包商的详细设计和安装工作流程。知识兔可以使用更实用的内容和规范在熟悉的AutoCAD环境中进行设计、优化和构造。详图设计者通常使用它来创建管道、管道系统或管道工作系统的“制造意图”模型。知识兔可以将来源于软件内部的AutoCAD MEP、AutoCAD、CADmep或制造Revit的模型用作添加所需数据的起点，知识兔以便可以随时制造设计意图模型。由于CADmep与ACAD集成，因此您可以利用ACAD丰富的三维建模功能创建高度详细的智能模型，其中包括控制建筑管道和钣金系统、预制、详细信息以及构造和安装过程所需信息类型的估算。今天给大家带来知识兔这款Autodesk Fabrication CADmep 2022中文破解版，感兴趣的朋友可以到知识兔下载。
安装步骤
1、在知识兔下载文件，解压

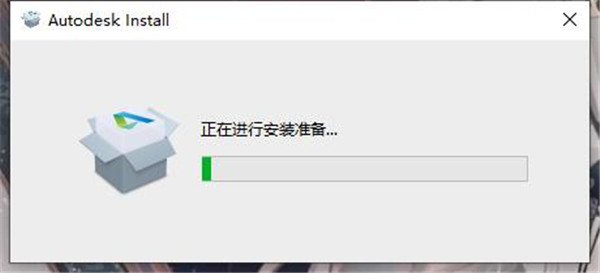

2、知识兔点击setup.exe文件

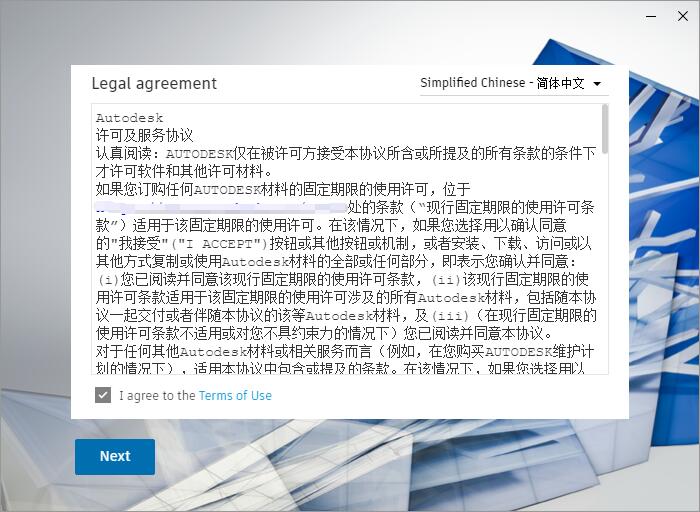

3、同意协议

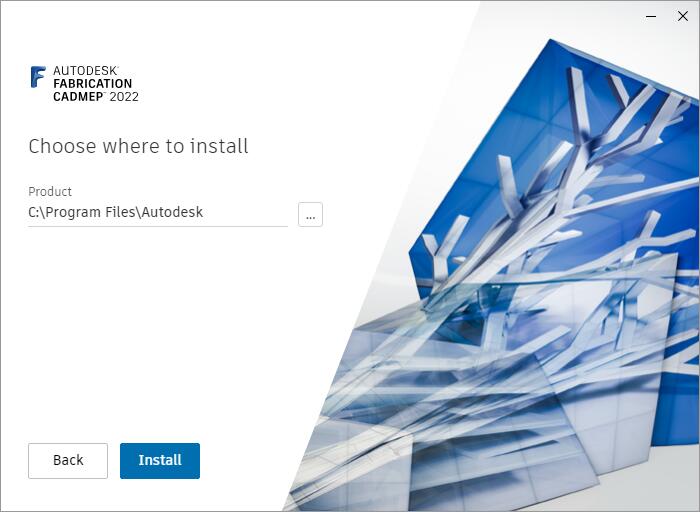

4、知识兔选择安装路径

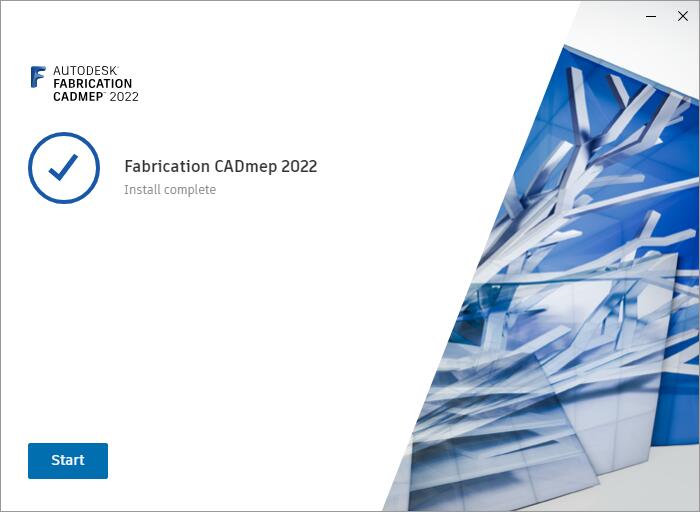

5、安装完成

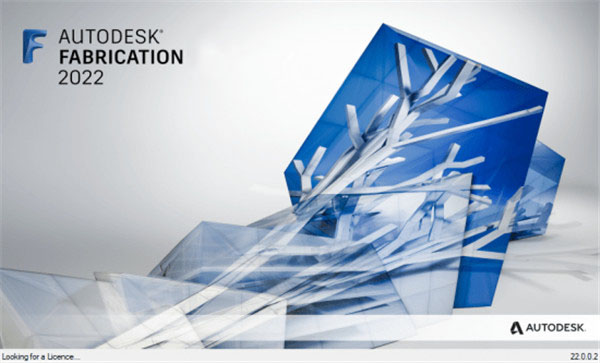

6、打开软件，知识兔点击输入序列号

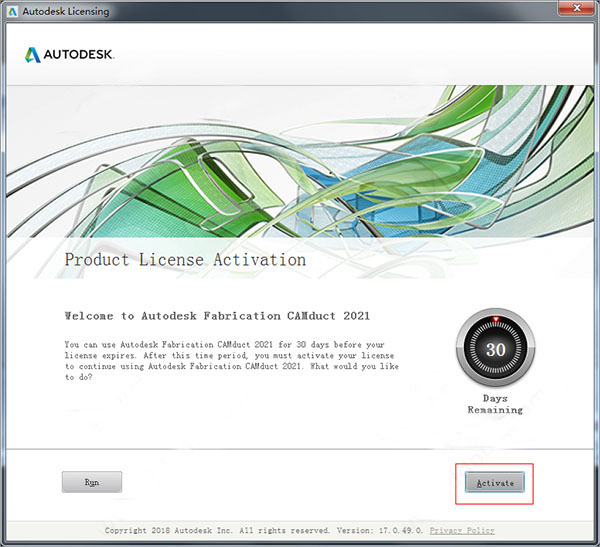

7、知识兔点击激活
8、输入产品序列号【666-69696969】和密钥【829M1】，知识兔点击【next】

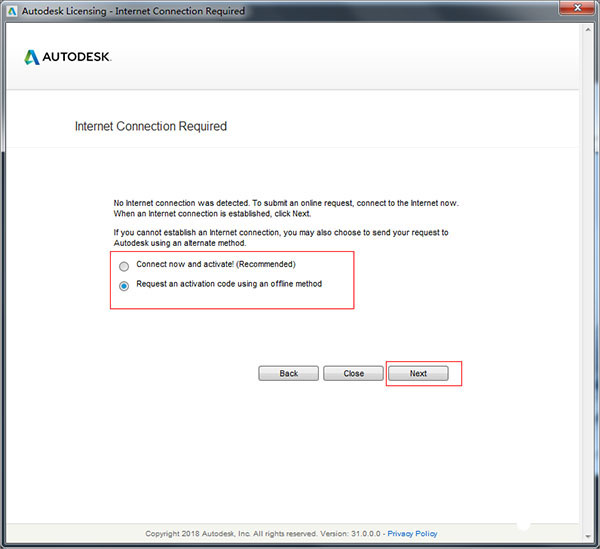

9、知识兔选择使用脱机方法申请激活码，知识兔点击【next】
10、复制自己的申请号，然后知识兔知识兔点击【close】
11、重新在桌面上打开Autodesk Fabrication CADmep 2022，知识兔点击激活，知识兔输入上方的序列号，知识兔点击我具有Autodesk分享的激活码
12、以管理员身份运行“xf-adesk20_v2.exe”文件，知识兔点击“patch”，弹出“successfully patched”，知识兔点击“确定
13、在Request方框中粘贴刚才复制好的申请号，知识兔点击Generate即可得到激活码，此时复制激活码
使用帮助
一、加载
如果知识兔安装了软件，则必须了解可以在不运行软件的情况下运行AutoCAD。如果知识兔在安装AutoCAD之后安装了软件，则安装会创建一个桌面快捷方式图标，该快捷方式图标会在每次从该快捷方式启动时自动加载文件。如果知识兔单独启动AutoCAD，则必须使用APPLOAD命令加载文件，知识兔从而启动软件。
构造在AutoCAD功能区中不显示任何用户界面组件。但是，成功加载软件时，知识兔以下用户界面组件在AutoCAD应用程序窗口中可见：
服务选板；
工具栏；
右键单击菜单。
有关更多信息，请参见简介。
要在AutoCAD中加载文件，请执行以下操作：
1.启动AutoCAD。
2.AutoCAD完全加载后，在命令行中键入APPLOAD并按Enter。显示“加载/卸载”对话框。
3.在“加载/卸载应用程序”对话框上，浏览并选择以下.arx文件：C：\ Program Files \ Autodesk \ Fabrication
4、单击加载。
注意：如果知识兔在AutoCAD中打开包含项目的图形，则将自动加载并启动软件。同样，TAKEOFF命令将启动。
二、AutoCAD和Navisworks的对象启动器
对象启动器是一个免费软件应用程序，它允许在AutoCAD或Navisworks等应用程序中访问对象模型和BIM数据。通过对象启动器，知识兔可以在环境之外访问在中创建的对象数据和几何图形。特别是，通过对象启动器，Navisworks用户可以在查看3D模型时直接检索属性数据。
注意：如果知识兔已经在与AutoCAD和或Navisworks相同的计算机上安装了，则无需安装对象启动器即可在AutoCAD或Navisworks中查看数据。
如果知识兔在Navisworks中打开文件而未在该计算机上安装对象启动器，则可能会显示类似于以下内容的“代理信息”对话框：
“代理信息”对话框指示在工程图中存在一些自定义对象，需要先安装对象启用器，然后知识兔才能访问该应用程序中的对象。
在AutoCAD或Navisworks上安装对象启动器
要在AutoCAD或Navisworks上安装对象启动器：
1.一旦从网站下载了对象启动器，请关闭所有打开的应用程序（例如AutoCAD或Navisworks）。
2.知识兔双击对象启用器可执行文件exe）以开始安装对象启用器。
3.按照安装对话框上的说明进行操作。
安装对象启动器后，知识兔使用AutoCAD或NavisWorks打开包含对象的图形时，AutoCAD或Navisworks将自动加载DBX程序，并且知识兔对象现在将在AutoCAD或Navisworks中可见。
手动加载对象启动器
如果知识兔先前已经加载了ARX（CADmep应用程序可执行文件），则需要手动加载对象启用器（DBX）。
要在AutoCAD上手动加载对象启用码：
1.启动AutoCAD。
2.在命令行中，键入APPLOAD，然后知识兔浏览到AutoCAD安装文件夹。
3.加载适当的.dbx模块，例如：•。MAPcadduct17.dbx（适用于AutoCAD 2007- 2009）
MAPcadduct17x64.dbx（适用于AutoCAD 2008- 2009 64Bit）
MAPcadduct18.dbx（适用于AutoCAD 2010- 2012）
MAPcadduct18x64.dbx（适用于AutoCAD 2010-2012 64Bit）
如果知识兔您已经注册了对象启用器，并且知识兔该模型未在Navisworks中显示：
在Navisworks中，转到“工具”全局选项文件读取器DWG \ DXF \ SAT DWG Loader
将DWG加载程序设置为与保存图形的DWG版本相对应。
三、JOBCOLLISIONS命令
具有使您可以执行冲突检查并验证在任何软件应用程序（CADmep，ESTmep或CAMduct）中绘制的服务的有效性的功能。例如，知识兔可以快速隔离各个服务并检查是否存在诸如冲突，全部或部分重复，开放性，连续性，连通性和完整性的问题。
可以使用以下步骤确定以下类型的问题：
碰撞
完全复制
部分复制
连接不匹配
大小连接不匹配
开口端
有关这些问题类型的详细说明和示例，请参阅服务验证检查示例。
要检查模型是否存在碰撞，重复，连通性或尺寸不匹配或开口端：
1、打开所需的模型，然后知识兔将以下自定义AutoCAD块添加到模型：
MAP_Collision
MAP_ConnsMisMatch
MAP_FD重复
MAP_OpenEnd
MAP_PD重复
MAP_SizeMisMatch
这些自定义块随一起分享，通常安装在C：\ Users \ Public \ Documents \ Autodesk \ Fabrication
2、执行以下操作之一以创建模型的.CAJ文件：右键单击输出到查看器
在命令行中，键入CAJOUT
将显示“转换3D对象”对话框。
3、在“转换3D对象”对话框中单击“是”。
4、在“另存为”对话框中，命名文件并将其保存到所需位置。
5、打开* .CAJ文件，并为要验证的模型中的服务和结构创建适当的选择集。
6、在“工作区”窗格中，单击“过滤器”选项卡。
7、在“过滤器”下拉列表中，知识兔选择以下过滤器：项目服务名称。
8、要创建选择集，请在“过滤器”选项卡中，右键单击适当的服务名称（例如，HVAC：General Supply），然后知识兔单击“选择”。
在模型中，将选择该服务中的项目。
9、在模型中突出显示所需服务中的适当项目后，单击“选择集”选项卡。
10、在“选择集”选项卡的空白区域中，右键单击并选择“新建”。
11、为所需的服务创建一个新的选择集，然后知识兔单击“确定”。
12、使用JOBCOLLISIONS命令对要调查的模型中的每个服务或实体重复此过程（创建选择集）。
13、在“工作区”窗格中的“选择集”选项卡上，右键单击“选择集”，然后知识兔单击“隔离”，然后知识兔右键单击“选择集”，然后知识兔单击以下命令之一：
检查连通性
检查重复
碰撞检查
如果知识兔模型中存在一个或多个问题，则会在模型中使用针对该情况的相应AutoCAD块来识别问题。例如，完全重复的条件将显示MAP_FDuplicate块
14、解决该问题后，单击“更新”，然后知识兔再次运行碰撞检查命令以删除碰撞指示器块。
四、知识兔将作业保存到CAJ，ESJ或MAJ文件
在CADmep中，您可以将全部或部分作业保存到.CAJ，.ESJ或.MAJ文件。
提示：除了以下信息之外，您还应该查看“导出到CAMduct和ESTmep基本培训”视频。
保存到CAJ文件（CAJOUT命令）
CAM（CAJOUT）命令将选定的项目或整个模型输出到.MAJ文件，并根据如何在“CAD设置”中设置“导出到凸轮后更改状态”选项自动更新项目状态。有关更多信息，请参见CAD设置和项目状态。
当您想要在创建结果.maj文件时自动更新项目状态时，此命令很有用。例如，项目状态可以从“设计阶段”更改为“到制造”。
要将选定的项目或整个模型输出到.maj文件，并自动更新状态：
1、在命令行中，键入CAJOUT，然后知识兔按Enter。“您要转换非MAP3D对象吗？”提示，分享了将非制造零件的3D对象转换为结果.maj文件中的制造零件的选项。
系统提示您选择对象。
2、在模型中选择所需的项目，或选择整个模型，然后知识兔按Enter。
显示“另存作业为”对话框。
3、在“另存为类型”字段中，确保选择了作业（*.MAJ）。
4、键入作业的适当文件名，然后知识兔按保存。
作业以.maj文件保存到指定位置并具有指定的文件名。在生成的.maj文件中，项目状态根据“CAD设置”中“导出到凸轮后的更改状态”选项的设置方式进行更新。
保存到ESJ或MAJ文件
您可以将选定的项目或整个模型输出到.ESJ或.MAJ文件，并且知识兔与上述（CAJOUT）命令一样，知识兔根据在“CAD设置”中设置“导出到凸轮后更改状态”选项的方式自动更新项目状态。
MAJ文件格式-.MAJ文件也称为作业文件。ESTmep和CAMduct都可以导入.MAJ文件类型。MAJ文件格式支持将来在ESTmep中更新项目数据，例如成本信息。MAJ文件具有到数据库的动态链接。有关导入.MAJ文件的信息，请参阅“打开作业”。
ESJ文件格式-.ESJ文件格式也称为存档作业文件。ESJ文件具有到数据库的静态链接。
虽然两种格式都允许更新项目数据，但是ESJ格式包含保存文件时当前数据库的快照或静态副本。对数据库的任何更改都不会反映在ESJ文件中，而是会在MAJ文件中更新。
即使知识兔ESJ文件是快照，知识兔也可以通过直接编辑其中存储的数据库来更新它。
要将选定的项目或整个模型输出到.ESJ或.MAJ文件，并自动更新状态：
1、在CADmep中，右键单击。
系统提示您选择对象。
2、在模型中选择所需的项目，或选择整个模型，然后知识兔按Enter。
显示“另存作业为”对话框。
3、在“文件名”字段中指定适当的文件名。
4、在“保存类型”字段中，知识兔选择以下选项之一：作业（*.MAJ）
存档的工作（*.ESJ）
5、单击保存。
作业以.ESJ或.MAJ文件格式保存到指定位置并具有指定的文件名。在生成的文件中，将根据如何在“CAD设置”中设置“导出到凸轮后更改状态”选项来更新项目状态。
保存Revit的MAJ文件（CreateRevitMAJ）命令
使用“为Revit保存MAJ文件”命令（CreateRevitMaj），您可以将整个模型或选定的项目保存到*.maj文件，而无需更改任何项目状态。这对于打算稍后在Revit中打开的模型很有用。
创建结果.maj文件时，当您不希望更新项目状态或根本不影响项目状态时，此命令很有用。例如，如果知识兔在将项目状态保存到.maj文件之前将其状态设置为“设计阶段”，则使用此命令时，所得的项目状态将保持不变。当打算在Revit中打开生成的.maj文件时，此功能很有用。
注意：有关将Revit设计意图模型转换为模型的更多信息，请查看工作流程基本培训视频。
要创建MAJ文件而不更改项目状态
1、在中，知识兔选择模型中所需的项目，或选择整个模型，然后知识兔按Enter。
2、执行以下操作之一：•在命令行中，键入CreateRevitMaj，然后知识兔按Enter。
右键单击“实用程序，将MAJ文件保存为Revit”。
显示“另存作业为”对话框。
3、输入作业的适当文件名，指定保存文件的位置，然后知识兔按保存。
作业以.maj文件保存到指定位置并具有指定的文件名。在此生成的.maj文件中，项目状态不会更新。
五、显示绘图工具提示
要在鼠标悬停在工程图中的制造零件（CADmep项目）上时显示工程图（草稿）工具提示，请执行以下操作。
不要通过知识兔双击图形来启动AutoCAD。使用这种启动应用程序的方法，绘图工具提示将不会显示在项目上
如果知识兔工程图中的某个项目上出现“附件箭头”，请尝试卸下“附件箭头”。
必须选择以下AutoCAD选项，才能在项目上显示绘图工具提示信息：1.在命令行中键入OPTIONS。
2、单击“制图”选项卡。
3、在“自动快照设置”部分中，确保已选中“显示自动快照”工具提示选项。
4、单击“用户首选项”选项卡。
5、在“超链接”部分中，确保已选中“显示超链接光标，工具提示和快捷菜单”选项。
6、单击“应用”，然后知识兔单击“确定”。
绘图工具提示现在应该显示在项目上。
六、PCF出口
可以输出管道组件文件（PCF）格式，该格式可用于其他产品（例如AutoCAD Plant 3D）中的分析。
PCF是一种行业标准的文件格式，知识兔可以自动生成等轴测线图。
设置管道末端类型
为了将模型输出为PCF格式，必须在要导出的所有连接器上设置“管道末端类型”参数。
“管道末端类型”参数可使用以下选项：•未设置（如上所述，这是PCF导出不允许的唯一设置。）
对接焊
压缩
法兰
衬里（夹紧）
衬里/螺母
减少衬里/螺母
男性部分
平原
螺丝
承插焊
要设置管道末端类型，或确定是否已设置，请转到数据库配件连接器管道末端类型。确保在“管道末端类型”属性上设置了适当的连接类型。
要输出PCF文件：
1、在中，执行下列操作之一：•在工程图区域中，右键单击“Utilities Export PCF File”。
在命令行中，知识兔输入PCFEXPORT，然后知识兔按Enter。
2、在“导出为PCF”对话框中，知识兔选择保存PCF文件的位置，然后知识兔键入文件名。
3、单击保存。
设置PCF符号键（SKEY）
在中，PCF导出功能还支持PCF SKEY值的导出。当在项目上指定此信息时，它将包含在PCF导出文件中。
有关更多信息，请参见指定PCF符号键（SKEY）值和项属性。
