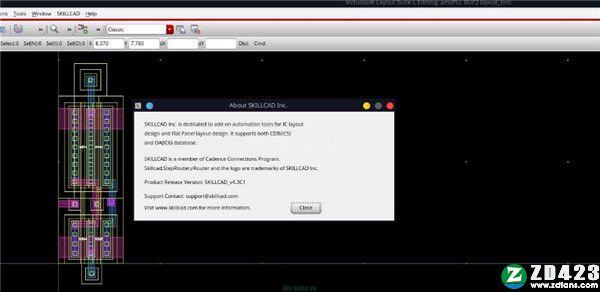

SkillCAD是一款功能十分全面且可靠的CAD绘图工具。软件的功能很齐全，能够帮助用户更好的进行各种图纸的绘制，软件中拥有多达120多个不同的自动路由命令的集合以及用户指导，通过这些功能用户可以快速的提升自己的工作效率，知识兔让用户能拥有一个十分良好的软件使用环境；在软件中用户可以进行程序语言的编写，集成了电路布局的自动化套件，并且知识兔用户在软件中还可以进行很多实用的功能操作，大大的满足了一些用户对此类软件的要求，为用户提十分便捷的软件功能操作。该软件的命令所分享的自动化以及简化水平都是可以帮助用户提升布局的生产力的，也就是说，通过软件的功能，用户可以更好的进行各种不同规格的绘图设计， 该软件也一直为用户们分享十分便捷且轻松的软件功能，并且知识兔一些强大的企业公司也都在使用该软件的功能来进行布局设计流程，所以为了让用户们可以更好的进行使用，知识兔小编在此就为你们带来SkillCAD破解版，在该版本中用户可以很好的进行软件功能的使用，那么如果知识兔对知识兔这款软件感兴趣的话，现在就可以前往知识兔进行免费下载。

安装教程

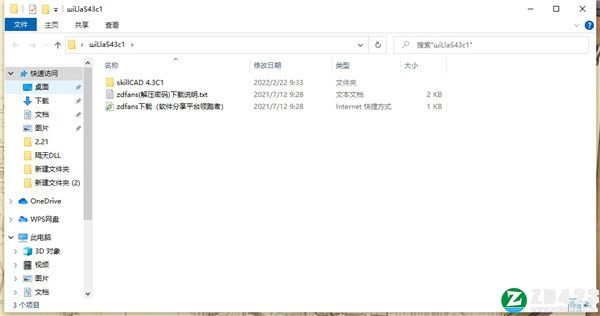

1.在知识兔下载好该软件的压缩包

2.知识兔点击该软件的压缩包进行安装

3.获取到该软件的安装包

4、复制补丁文件夹到该软件的目录当中。
2. 然后知识兔再设置您的环境（例如：.bashrc文件）。
①.进行导出PATH=/home//skillcad_/。
②.进行导出LIC_FILE=5888@localhost
5、添加一些代码，在 virtuoso 启动时启用（文件：.cdsinit）。
01.当( getShellEnvVar(PATH”) &&时。
isReadable(strcat( getShellEnvVar(“PATH”) “/sourc”))load( strcat( getShellEnvVar( PATH”) “/source/.il”)
03.  )
6、然后知识兔再启动软件的许可证服务器。
01.  ./bin/linux/lmgrd -c ./lic/dat -z

软件特色

一、StepRouter

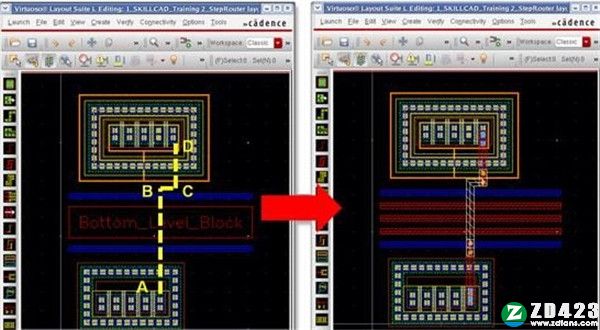

一個自動化的繞線工具，可直接在現有的 Virtuoso 佈局視窗下工作；它會根據使用者決定的路徑起點與終點及限制條件自動完成繞線。繞線的路徑會依據使用的金屬層的成本效益，寄生的電阻電容效應做最佳化的佈局。隨著不一樣的使用需求，StepRouter 有自動單一路徑拉線、匯流排拉線、對稱的路徑拉線、對稱的匯流排拉線等功能 (美國專利申請中) 。
可依造使用者需求訂定繞線最佳化規則，如最短路徑、最小化 R、C 或 RC 的條件。
二、FreeJumper

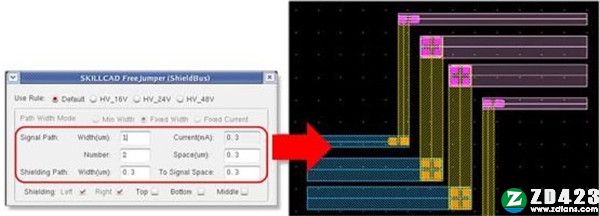

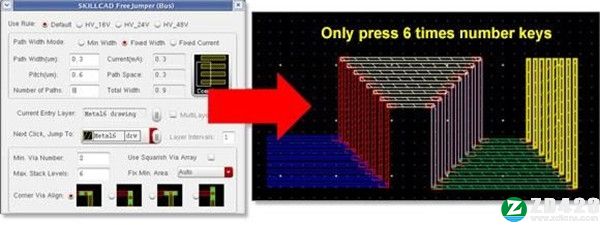

一個類似 StepRouter 的工具，但是分享給使用者更大的自由度；使用者可以根據自己的需求決定拉線的路徑要在哪幾層金屬層間做切換，金屬層的切換只需要使用1、2、3、4的快速鍵，而程式會自動的在不同的金屬層之間打上適當的 Via 或 contact；Via 的擺法，知识兔包括面積、數目、形狀、距離等都可以由使用者透過介面來控制；FreeJumper 的另一個特點是可以根據設計規則來完成拉線，確保兩個金屬層之間的距離符合製程設計規則；隨著不一樣的使用需求，FreeJumper 有單一路徑拉線、匯流排拉線和訊號屏蔽拉線等功能。
此外，除了支援匯流排 (Bus) 繞線外，也支援屏蔽 (Shild) 繞線的設定。
三、BusJoint

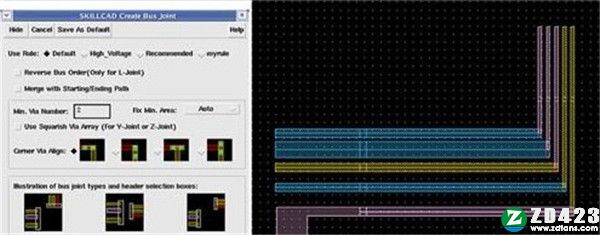

软件是一個 StepRouter 與 FreeJumper 的輔助功能，StepRouter 與 FreeJumper 在畫匯流排時，路徑間須要有相同的線距、寬度、與金屬層，而 BusJoint 可以將兩組路徑間有不同的線距、寬度、與金屬層的匯流排作連接，知识兔使用者可先用 BusJoint 將路徑有不同的線距、寬度、與金屬層的匯流排轉換成有相同的線距、寬度、與金屬層的匯流排，再繼續拉線。操作時，僅需框選二邊的連結線段，程式即會自動判斷並完成自動化連結。
1.設置匯流排起始線段
2.設置匯流排結束線段
3.完成自動繞線

四、UniVia

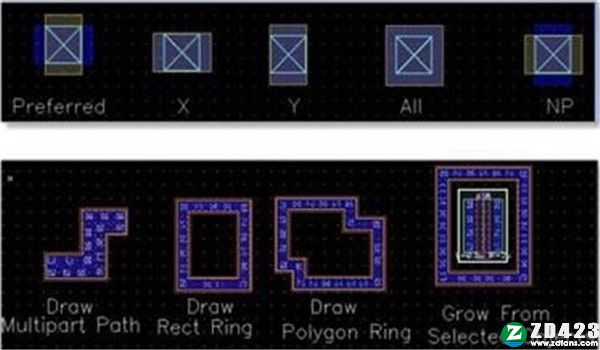

使用者可以根據圖形介面決定 Via 跟 Contact 的矩陣大小，並且可以將任意的圖形(包括圓形與不規則圖形)打滿 Via 跟 Contact，另外也可以產生不同形狀的 Guardring；UniVia 可以符合先進製程的需求，產生不同形狀的 Via 跟 Contact，知识兔包括最小面積的 Via，或是隨著矩陣的大小或金屬層的大小來自動調整 Via 的數目、間距跟形狀。
五、SlotPath
SlotPath 是專門應用於需要大電流繞線的佈局，知识兔以往要建立出 Slot 的 Path，需要耗費額外的時間對 Path 進行 Cut Hole 的動作，且連線到的每一段路徑都需要手動處理，而 SlotPath 就如同 Pcell 一樣可以任意再次使用，大幅降低時間的浪費。

六、UniFill
skillCAD分享使用者可以在自定的範圍內補滿任意圖樣的 Dummy 金屬層，金屬層的數目、金屬層在該面積的覆蓋比率、包括金屬層擺放的對稱性，都可藉由表單來快速產生。快速的填補 Dummy 以防止發生 Manufacture Density 的 DRC error。
七、QuickLabel

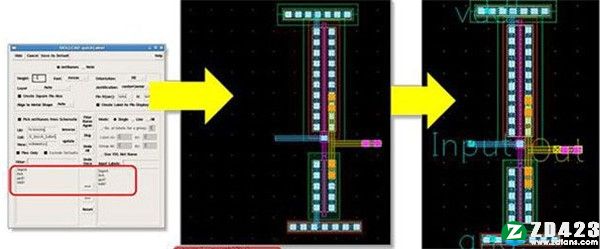

透過圖形化界面，知识兔使用者可以一次在 Layout 上產生所需要的 Lable，程式會自行判斷金屬層所須對應的 Lable 層，並自動將 Lable 貼上。知识兔可以大量減少使用者輸入 Lable 的時間，並減少打 Lable 所產生的 LVS 問題。

八、Getnet
會根據整條接線來做圖形處理，比如一條路徑是由多層金屬層與 Via 所形成時，Getnet 會把形成該路徑的金屬層與 Via 都視為一條接線，所以不管是做搬移、複製或是刪除，都是以整條接線作處理，而不是以單一的金屬層或是 Via，知识兔以節省處理圖形的時間並減少錯誤發生；Getnet 是以下三種功能的集合；Select Net：選取一條接線。Extract Net：跨越不同 Cell 間的限制，將形成該接線的金屬層顯現出來。Hilight Net：將選取的接線特別標示起來。Getnet 的功能可用來檢查金屬電容或電晶體的源極與集極間是否短路，及電源線的分佈。
另外，Flat Panel Layout Editor (FPLE) 是 Virtuoso 針對 TFT-LCD 所專門設計。依照我們所訂的片電阻、目的阻值、最大/最小線寬、間距等值之後自動由 DRIVER 端對接到 PANEL 端的上千個連線，也能對連線列出詳盡的報表。

软件功能

1、阵列
这些工具使设计者能够快速切割和修改现有的实例数组。修改区域可以由一个矩形、多边形或其他形状来定义。
修改可以直接影响到定义区域的内部或外部，知识兔也可以包括或排除定义区域的线。
定义区域内部或外部的实例可以被改变为不同的实例。
2、母线路由
母线路由工具是SkillCad中最大的一组工具，因为母线创建和修改是定制布局设计中最耗时的任务之一。
该组包括以下工具。创建路由总线修改现有的总线路由向现有的总线添加路由继续现有的总线路由连接现有的两条总线连接总线路由到引脚创建屏蔽总线路由创建扭曲的金属总线以及更多。
使用大多数这些工具就像画一条修改线或画一条金属线路一样容易。
3、计算和测量
这是一组促进和简化常见测量任务的工具，如距离、面积和周长测量。
更高级的功能，知识兔使用户能够快速计算一条或多条金属路由线的电阻。

4、金属与器件的连接
这是一套工具，知识兔用于轻松地将金属连接到多触点MOS器件。包含的工具用于连接：源和/或漏极到骨干金属。
用金属和通孔覆盖器件的源极和/或漏极，连接多晶体和金属多器件门。
这些连接是通过简单地设置参数，并绘制选择线来实现的。
5、密度检查
密度检查工具有助于在一个定义的区域内测量指定的层密度。区域可以通过以下方式定义。多边形、矩形、坐标、选定区域。
密度报告在一个单独的窗口中生成。知识兔点击报告中的一个密度值将在布局窗口中显示该区域。
6、器件摆放
这些工具简化了放置和修改匹配器件阵列放置的繁琐任务。
选定的匹配器件成员在图形窗口中被快速放置和排列，并指定器件之间的间距值。还可以要求和指定器件保护。
一旦设计者对放置和间隔感到满意，阵列和保护环将被建立并放置在实际的布局中。

7、金属路径和路径段
金属路径和路径段（线）工具是为了简化和自动创建和连接单一的金属路线。
这些工具采用与金属总线工具类似的 “使用模式”，并分享以下功能。自动对准和连接用户指导的金属端头之间的路线，创建一个路径，或电线，自动向上或向下穿透现有的金属路线
创建匹配的金属路线–有工具可以优化R、C和RC的路线。
8、金属着色
这是一套简化生成互补金属线路的工具，知识兔用于在先进的亚微米工艺中最大限度地提高线路面积利用率。
9、多部分路径和保护环
多部分路径工具可以简化和自动创建包含由触点和/或金属孔连接的多层的路径和环。
这些工具在生成器件和电路块周围的保护环方面非常有用。
这些工具包括能自动实现以下功能的工具。改变多部分路径中的层，在现有的形状和实例周围创建环和保护圈，重新塑造多部分路径/环。

10、网络
网络工具简化了对金属网的选择和突出显示，通过所有的层次结构。
最强大的功能之一是能够选择和提取一个网，通过所有级别的层次结构，知识兔以及所有连接的金属和通孔。这个网可以被保存到不同的单元视图中，允许对单个网进行无阻碍的检查和计算。
11、引脚
引脚工具简化了耗时的布局过程并使之自动化，例如。将针脚对准边界。
将引脚与形状边缘对齐，将一个单元块的引脚与相邻块的引脚对齐，将一个单元块的引脚与顶层块的引脚对齐，自动放置所有选定的引脚-自动将引脚放置在选定的形状或实例上，用绘图金属覆盖引脚-从标签创建引脚-扩大引脚以覆盖整个形状-将引脚从低层实例提升到层次结构的高层次-按网名排序引脚。

12、形状处理
形状处理工具包含常规的形状转换工具，知识兔以及高级的形状创建工具，例如。将背景视图中的形状复制到当前视图中。
用另一图层的形状覆盖形状或对象，创建螺旋形状，知识兔根据用户定义的方程创建形状，知识兔从现有的形状中生长出形状，创建弧形形状，填补现有形状中的洞，修复偏离网格的形状。
13、密度检查
密度检查工具有助于在一个定义的区域内测量指定的层密度。区域可以通过以下方式定义。多边形、矩形、坐标、选定区域。
密度报告在一个单独的窗口中生成。知识兔点击报告中的一个密度值将在布局窗口中显示该区域。
14、器件摆放
这些工具简化了放置和修改匹配器件阵列放置的繁琐任务。
选定的匹配器件成员在图形窗口中被快速放置和排列，并指定器件之间的间距值。还可以要求和指定器件保护。
一旦设计者对放置和间隔感到满意，阵列和保护环将被建立并放置在实际的布局中。

15、空白填充
这是一套工具，知识兔用于简化布局设计中的假性填充的创建。填充形状可以在以下地方创建。一个定义的区域，一个选定的区域，在一个指定的层下。
一旦设计者对位置和间隔感到满意，阵列和保护环将被建立并放置在实际布局中。

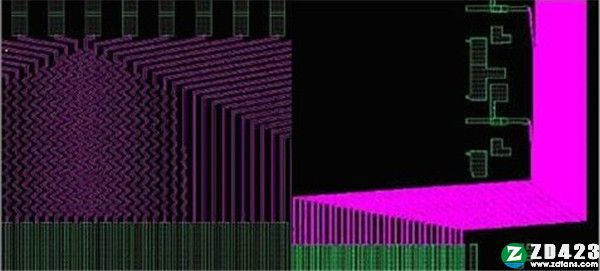

16、平板布局
平板布局工具是专门为平板设计的严格要求而设计的。由于金属布线是平板布局的一个主要问题。
许多工具的设计是为了简化布线过程并使之自动化。
这些专门的布线工具可以帮助设计者。最小化布线距离，为所有路线匹配布线长度，为所有路线匹配金属电阻。

17、标签
标签工具包含在各种布局对象上创建和重新创建标签的应用程序。
其中的一些功能是 在PG-able文本中创建屏蔽标签，在布线上创建电压标签，在器件上创建实例标签，在引脚上重新创建标签
标签工具与引脚工具有些重叠，因为金属布线上的标签经常与金属上的连接和引脚相联系。
18、图层处理
这组工具对于查看和识别布局视图中的图层非常有用。
一些功能包括：创建和编辑层列表，获取和查看光标定义的点下的层，获取和/或查看单元格视图下的层，获取和/或查看选定对象下的层，获取和/或查看定义的矩形区域内的层。
由于Cadence早期版本中的图层处理限制，这些工具更加有用。现在，许多这些功能在Cadence工具中都可以使用。

19、引脚
引脚工具简化了耗时的布局过程并使之自动化，例如。将针脚对准边界。
将引脚与形状边缘对齐，将一个单元块的引脚与相邻块的引脚对齐，将一个单元块的引脚与顶层块的引脚对齐，自动放置所有选定的引脚-自动将引脚放置在选定的形状或实例上，用绘图金属覆盖引脚-从标签创建引脚-扩大引脚以覆盖整个形状-将引脚从低层实例提升到层次结构的高层次-按网名排序引脚
20、形状处理
形状处理工具包含常规的形状转换工具，知识兔以及高级的形状创建工具，例如。将背景视图中的形状复制到当前视图中。
用另一图层的形状覆盖形状或对象，创建螺旋形状，知识兔根据用户定义的方程创建形状，知识兔从现有的形状中生长出形状，创建弧形形状，填补现有形状中的洞，修复偏离网格的形状。
21、开槽金属
槽型金属工具简化了宽槽型金属的创建和修改，并实现了自动化。
这些工具还简化了金属网状结构的创建，知识兔用于金属屏蔽和接地平面。

22、轨道布线
轨道布线工具可以自动创建金属轨道布线，知识兔用于先进的制造工艺。
这些工具简化了布局过程，例如。连接跨越过渡区域的金属，用通孔填充轨道金属的重叠部分，将母线金属推到轨道图案上。
23、通过
通路工具包含了简化和自动化普通通路操作的应用程序，如创建和修改通路数组。
也有一些高级工具可以 将通孔阵列与金属边缘对齐，绘制多边形通孔阵列，用通孔填充所有的自层和他层，通过自动检测自层和他层，用通孔填充金属重叠部分，用通孔填充同一VXL网上的金属重叠部分，在选定区域填充通孔-拉伸通孔阵列-拉伸通孔外壳。

24、观察
查看工具的设计是为了帮助布局设计师以不同于标准布局窗口的方式查看电路块。
一个工具可以同步同一单元块的不同版本（修订版）的窗口视图。这有助于布局设计师看到同一单元的不同版本之间的差异。
另一个工具是将一个单元块的所有位置的金属叠加到一个更高级别的块中。这有助于布局设计者在编辑低级块时，考虑到由于在高级块中的放置而可能产生的任何冲突。

新功能

1.改进了 Virtuoso MPT 模式的着色功能。
2.按搜索着色：添加了按窗口搜索。
3.busConnect：修复了启动总线比结束总线多时的错误。
4.桥：添加了一个选项，知识兔以避免在修复时跟踪整个网络缺少单个金属层。
5.快速标签/引脚：提高了放置数万个引脚时的速度，并在 CIW 中打印进度。

6.FillVia：添加了一个选项来控制矩形过孔的方向。删除了忽略不可见层选项（总是忽略不可见金属层，用户可以在图层调色板中设置）。
7.CMOS XView：在表单中添加线距离命令按钮。
8.图层生成：添加选项以突出显示两组形状。>
